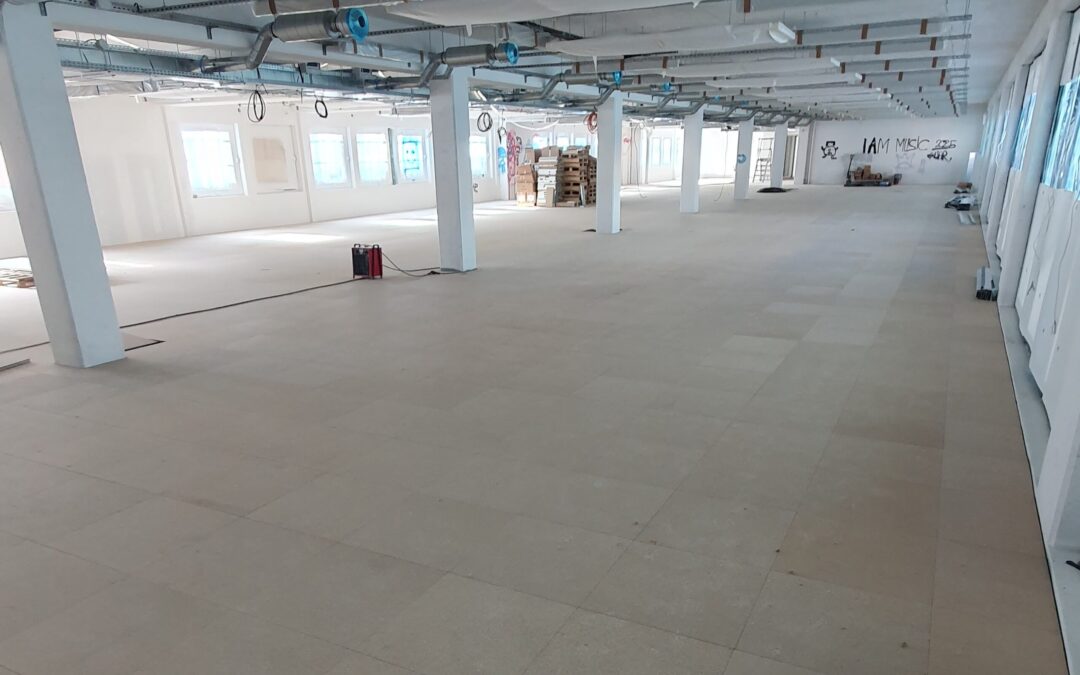

Illustration d’une grande surface de plancher technique
Un plancher technique est un espace surélevé conçu pour accueillir en son plénum des câbles, des gaines techniques, des conduits et d’autres équipements nécessaires au fonctionnement d’un bâtiment. Traditionnellement, ces structures reposent sur des vérins métalliques pour assurer leur stabilité et leur hauteur.
Cependant, dans certains contextes (contraintes techniques ou architecturales), il peut être nécessaire de concevoir un plancher technique sans vérins, voire sans métaux, en particulier pour « enjamber » des surfaces importantes. BASE SYSTEMES a exploré différentes solutions innovantes pour réaliser de telles structures.
1. Contexte et Défis
* Grande surface : Une grande surface implique une portée importante, ce qui nécessite une structure capable de résister aux charges sans fléchissement excessif.
* Absence de vérins : Sans vérins, la structure doit être autoportante et reposer sur un système de supports intégrés.
* Absence de métaux : L’exclusion des métaux, souvent pour des raisons magnétiques ou de forte corrosion, impose l’utilisation de matériaux alternatifs comme les composites.
2.Matériaux et Solutions Techniques : Structure en Composite
* Avantages :
- les matériaux composites sont légers, résistants et exempts de métaux.
- ils peuvent être moulés pour s’adapter à des formes complexes.
- bonne tenue dans le temps et peu sensible aux conditions climatiques.
- tenue au feu M1 ou B-S2,d0
* Mise en œuvre :
– fabrication de poutres ou de panneaux en composite pour former la structure.
– assemblage par collage ou emboîtement pour éviter les fixations métalliques.

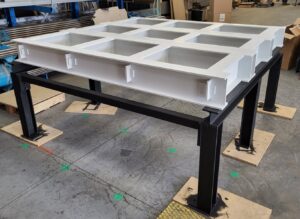

Echelles composite sur structure sans vérins
3.Conception et Calculs Structurels
* Répartition des charges : En fonction des besoins du client – charge statiques réparties ou ponctuelles, charges dynamiques – il est essentiel de calculer la répartition des charges pour éviter les points de faiblesse. Une grille de poutres peut être utilisée, ce qui permet des tenues aux charges au moins égales à des planchers techniques traditionnels selon la norme EN12825.
* Stabilité latérale : En l’absence de vérins, la structure doit être conçue pour résister aux forces latérales (charges roulantes, séismes). La structure périphérique recevant la structure composite doit être de conception robuste (contreventement, fixation sur dalle béton).
* Flexibilité : La structure doit permettre l’accès aux gaines techniques ou au plénum tout en restant suffisamment rigide pour supporter les charges.
* Limites :
- coût potentiellement élevé pour certains matériaux composites
- complexité de mise en œuvre pour les grandes portées, nécessite des équipes de montages formées à ces technologies.
- nécessité d’une expertise technique pour les calculs structurels.
Structure sans vérins
En conclusion, la conception d’un plancher technique sans vérins ni métaux sur une grande surface est un défi technique et architectural, mais elle est réalisable grâce à des matériaux composites. Chaque solution doit être adaptée aux spécificités du projet, en tenant compte des contraintes de charge, de portée et de conditions d’utilisation.
BASE SYSTEMES et son Bureau d’Etudes vous accompagnent pour étudier, concevoir et réaliser vos projets complexes.
